[A-DX] Frequenz-Down-Converter gesucht

[Peter Wagner]

Hallo,


für den Hausgebrauch würde ich einen VCO (im einfachsten Fall ein JFET Oszillator mit Kapazitätsdiode + Trimmpotis + Drehschalter) aufbauen, und eine Mischstufe (Wald-und-Wiesen Transistor oder rauscharmen OP-Amp) dran spaxen.

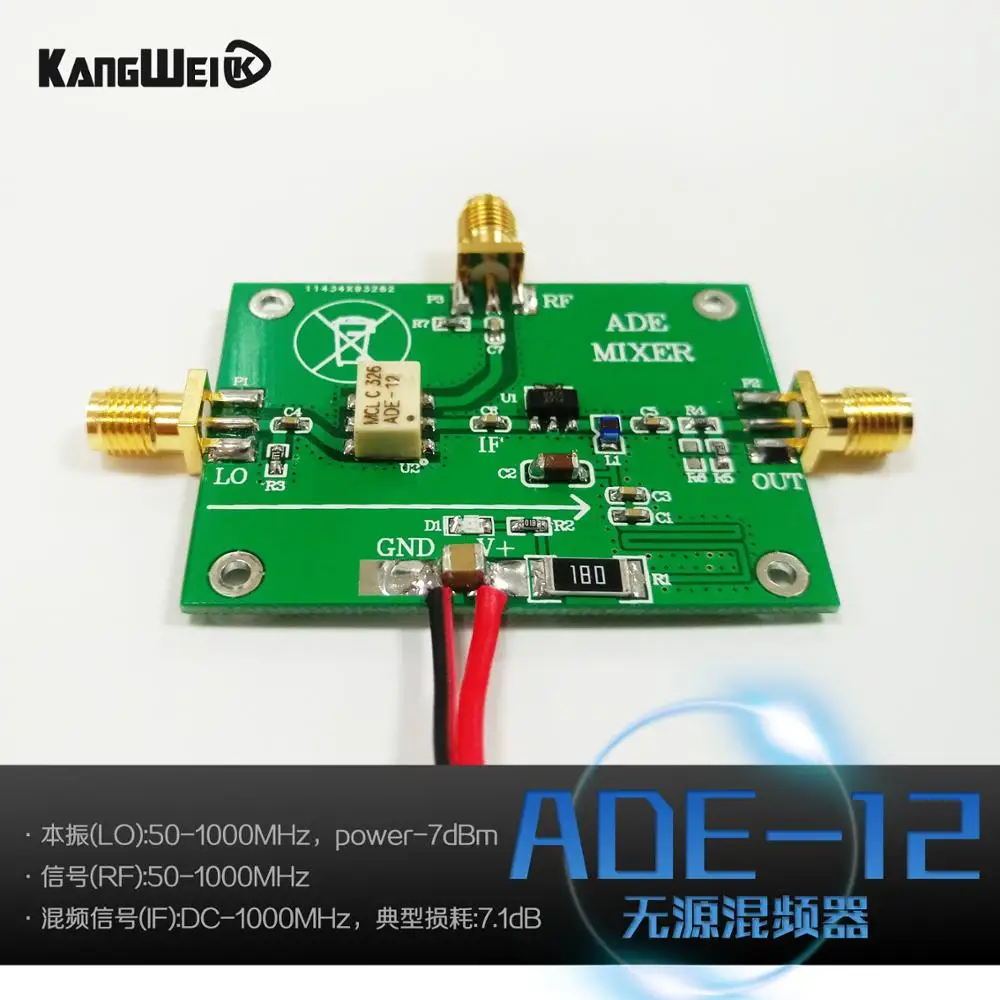

Professioneller ist eine Lösung mittels Frequenzgenerator + HF-Mischer (aktiv oder passiv), z.B.

https://de.aliexpress.com/item/High-frequency-mixer-ADE-12-passive-mixer-module-Conway-50MHz-1000MHz-mixing-technology/32758929487.html?spm=a2g0x.search0305.4.44.87VqFt

[https://ae01.alicdn.com/kf/HTB1_VRXOXXXXXcKXFXXq6xXFXXX2/Hohe-frequenz-mischer-ADE-12-passive-mixer-modul-Conway-50-MHz-1000-MHz-mischtechnik.jpg]<https://de.aliexpress.com/item/High-frequency-mixer-ADE-12-passive-mixer-module-Conway-50MHz-1000MHz-mixing-technology/32758929487.html?spm=a2g0x.search0305.4.44.87VqFt>

Hohe frequenz mischer ADE 12 passive mixer modul Conway 50 MHz 1000 MHz mischtechnik in Hohe frequenz mischer ADE-12 passive mixer modul Conway 50 MHz-1000 MHz mischtechnik aus Integrierte Schaltungen auf AliExpress.com | Alibaba Group<https://de.aliexpress.com/item/High-frequency-mixer-ADE-12-passive-mixer-module-Conway-50MHz-1000MHz-mixing-technology/32758929487.html?spm=a2g0x.search0305.4.44.87VqFt>
de.aliexpress.com
Günstige Hohe frequenz mischer ADE 12 passive mixer modul Conway 50 MHz 1000 MHz mischtechnik, Kaufe Qualität Integrierte Schaltungen direkt vom China-Lieferanten: Hohe frequenz mischer ADE-12 passive mixer modul Conway 50 MHz-1000 MHz mischtechnik


Bei der Mischung zweier Frequenz entstehen ja immer die Summe und die Differenz.

Die Summe kann man auf Grund des hohen Abstandes leicht mit einem einfachen Low-Pass weg bekommen.


588 x 500 => 1088 + 88

600 x 500 => 1100 + 100

608 x 500 => 1108 + 108


73 Peter


________________________________
Von: liste <>
Gesendet: Mittwoch, 30. August 2017 13:44
An:
Betreff: [A-DX] Frequenz-Down-Converter gesucht

Guten Tag in die Runde,

hat jemand einen Tipp für einen schönen Frequency Down Converter? Ich möchte gerne den Bereich 588 - 728 MHz in 7 Blöcken umschaltbar in den Bereich 88-108 MHz umsetzen. Hintergrund: In dem Bereich gibt es Reportagefunkfrequenzen, die auch in normalen UKW Stereo übertragen werden. Statt irgendwelcher SDR Basteleien (Delays in der Verabeitung) oder Breitbandempfängern (Filter, Klang etc.) möchte ich die  Signale mit einem normalen Standard UKW Ballempfänger mit Stereo-Decoder empfangen und aufbereiten.

Folgende Umsetzung wäre praktisch:

fout = fin - 500 MHz
588 => 88
600 => 100
608 => 108

fout = fin - 520 MHz
608 => 88
620 => 100
628 => 108

fout = fin - 540 MHz
628 => 88
640 => 100
648 => 108

fout = fin - 560 MHz
648 => 88
660 => 100
668 => 108

fout = fin - 580 MHz
668 => 88
680 => 100
688 => 108

fout = fin - 600 MHz
688 => 88
700 => 100
708 => 108

fout = fin - 620 MHz
708 => 88
720 => 100
728 => 108

Für Ideen wäre ich dankbar.

Liebe Grüsse

Christian
--
-----------------------------------------------------------------------
